Spline IK 伸縮 手動架法

Spline IK 伸縮功能可以說是骨架設定裡一個很重要的元素。相信要設定這個功能不只有一種作法，我在這就分享一種算是"比較間單"的方法吧：



1. 建立骨架結構





2. 綁上 Spline IK

3. 選取新增出來的 spline 取線 (curve) , 然後在 script editor 執行
arclen -ch 1 ;

4. arclen 這指令會生出一個 curveInfo node (在此稱為 curveInfo1 ) , 目的是為了量測曲線長度。




5. 在 script editor 執行
createNode multiplyDivide;
執行後會出現一個 multiplyDivide node (在此稱為 multiplyDivide1)。

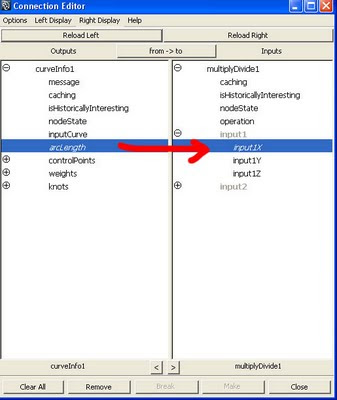

6. 打開 connection editor, 然後把 curveInfo1 的 arcLength 屬性 連結到 multiplyDivide1 的 input1X.





7. 在屬性編輯室窗(attribute editor)裡把 multiplyDivide1 的 Operation 設為 Divide, 然後把 Input1X 的 數值 複製到 Input2X 上。



8. 再執行 createNode multiplyDivide , 把另一個 multiplyDivide node 產生出來 (在此稱為 multiplyDivide2)。




9. 把 multiplyDivide1 的 outputX 連結到 multiplyDivide2 的 input1X。




10 . 把最上層的joint (在此稱為 joint1) 的 translateX 數值複製到 multiplyDivide2 的 input2X 裡，並把 operation 設為 multiply 。




11 . 把 multiplyDivide2 的 outputX 連結到 joint1 的 translateX。



12. 對 spline ik 裡的所有 joint 重複執行 步驟 8 ~ 11。執行完的結果會類似以下的 hypergraph。 基本上到此 伸縮 spline IK 的 功能已經完成了。



13 .接下來我們可以使用 curve cluster 來控制 spline IK curve 的 行為。



當然還有一些其他要考慮的地方和多做的步驟，例如讓他可以一致的放大縮小。但如果先不考慮這部份的話，剩下來的問題就是看你要用什麼方式控制那些 cluster handle.
當然，因為這些步驟都有點繁瑣，所以當然會有很多人寫 mel / python 程式來自動產生這功能。 我若網路上有找到簡單又不錯用的程式，會在此跟大家分享。
